В ООО «Газпром трансгаз Екатеринбург» продолжается работа по развитию и совершенствованию Отраслевого метрологического центра расходометрии (ОМЦР). В частности, после государственной аттестации рабочего эталона 1 разряда была возобновлена работа первого и второго пусковых комплексов. За последние годы на этих объектах был реализован большой комплекс работ, что позволило значительно расширить возможности уральских метрологов в части поверочных мероприятий.

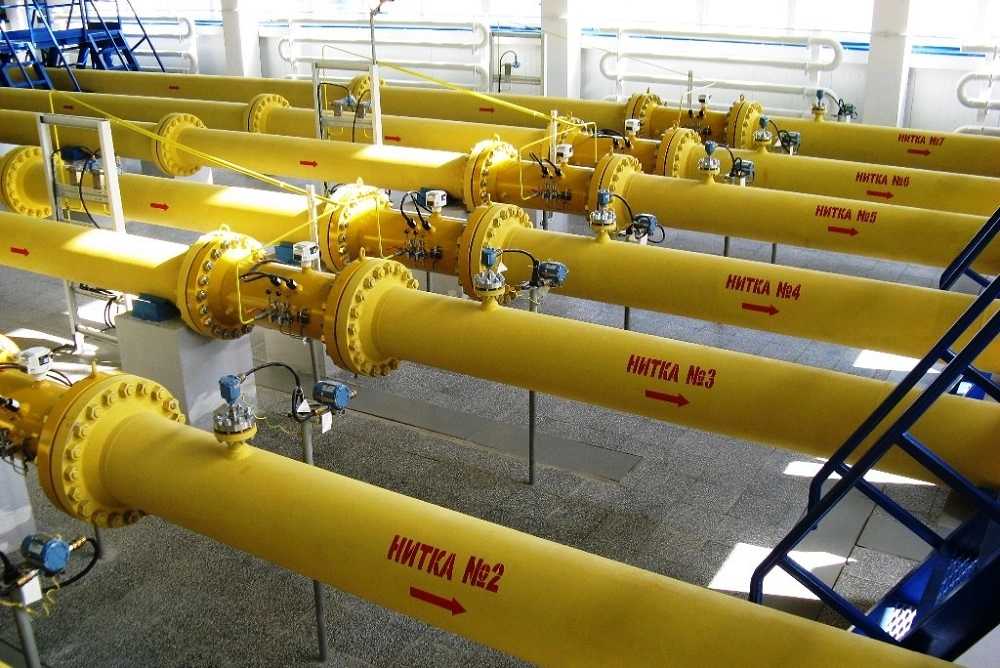

Изначально ОМЦР (прежнее название — Уральский региональный метрологический центр) состоял из двух пусковых комплексов (очередей), в которых размещались поверочные установки «УРМЦ-13000» и «УРМЦ-70000», оснащенные комплектами высокоточных эталонных счетчиков природного газа и аттестованные как рабочие эталоны единицы объемного расхода газа 1 разряда. Это был единственный в России метрологический центр, где выполняли поверку (калибровку) и испытания счетчиков и расходомеров газа диаметром от 80 до 1000 мм в рабочих условиях — на трубопроводном газе высокого давления.
В рамках строительства третьей очереди Центра была проведена серьезная реконструкция обеих поверочных установок с целью их объединения в единый эталон 1 разряда, расширения диапазона измерений, области аккредитации и изменения схемы регулирования потоков газа, подаваемых на эталон. Последнее было необходимо, чтобы повысить уровень «автономности» комплекса. Ранее работа первой поверочной установки зависела от загрузки компрессорной станции (КС) «Долгодеревенская» Челябинского линейного филиала «Газпром трансгаз Екатеринбург». Примерно 70% всех измерений можно было выполнить, только когда станция находилась в работе и обеспечивала достаточный ход газа по магистральному газопроводу «Челябинск — Петровск». Теперь же схему подключения первого пускового комплекса к магистрали изменили, и специалисты ОМЦР могут получать требуемый поток газа в трубопроводах поверочной установки, используя систему существующих кранов-регуляторов. Для некоторых работ по-прежнему необходима «поддержка» со стороны КС, но их количество значительно сократилось.
После реконструкции также изменился общий динамический диапазон измерений расхода газа обеих поверочных установок. Прежде он охватывал промежуток от 32 до 70000 кубометров в час. Теперь нижняя граница диапазонных измерений начинается от пяти кубов. И это важно, поскольку в газовой отрасли сейчас активно внедряются ультразвуковые расходомеры: они в отличие от многих устройств других типов способны измерить даже самый незначительный расход газа.
Реконструкция коснулась не только «железа». Метрологами ОМЦР заново были разработаны все методики, регламенты и инструкции, необходимые для работ на эталоне. Также при участии сотрудников филиала представители подрядной организации полностью переработали специализированное программное обеспечение. Новый софт, в частности, позволяет «проливать» на одной калибровочной линии одновременно два расходомера или один, но оснащенный двумя измерительными блоками. Раньше на такой «тандем» при больших диаметрах расходомеров приходилось тратить около 16 часов рабочего времени, теперь достаточно восьми.
Положительной оценкой проделанной работы стал приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) «Об утверждении эталона единицы величины», полученный в конце прошлого года. Теперь поверочные установки первого и второго пусковых комплексов ОМЦР — это официально не два эталона, а один рабочий эталон единицы объемного расхода газа 1 разряда в диапазоне значений от 5 до 60000 м3/ч при давлении от 5 до 7,5 МПа и с точностью не ниже 0,25%.
